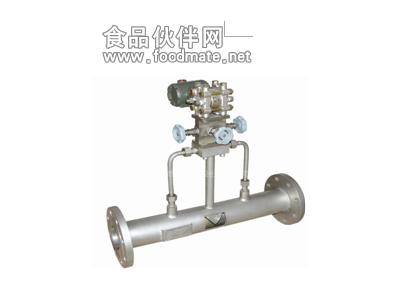

楔形流量计是一种差压式流量仪表。其检测元件是楔形孔板，它是一块V形节流件，它的圆滑顶角朝下，这样有利于含悬浮颗粒的液体或粘稠液体顺利通过，不会在节流件上游侧产生滞流、粘附、沉淀，特别适用高粘度、高浓度、结晶混合液、脏污液体及高含尘气体的流量测量。因此被广泛地应用于石油、化工、天然气、治金、钢铁、电力、水利、给排水、造纸、制药、酿造、纺织印染等行业的计量与过程监测。
二、工作原理
楔式流量计的基本流量方程式来自于帕努利原理（能量守衡和连续方程），通过楔块产生差压，该差压正比于质量或体积流量。用不同的高度H与管道内径ID的比(楔比H/ID）来确定不同的流量测量范围，楔式流量计可以应用于困难的流量测量，并保证精确可靠的测量结果。
流量计算公式：
式中:
三、楔形流量计的适用范围：
1. 可用于粘滞性液体的流量测量，黏度可高达500mPa·S，如燃油、渣油及重油等。
2. 适用于含悬浮颗粒的液固混合物，如浆状流体、污水等的流量测量。
3. 混相流型楔形流量计可用于泥浆、煤水悬浮液、煤焦油、悬浊液等液固两相流。
4. 雷诺数使用范围宽广，可适用于极低的雷诺数（ReD=300），而雷诺数上限可达106以上，因此亦可用于气体、蒸汽之类流体的流量测量。
5. 差压信号稳定可靠，测量精度高，重复性好，压力损失低。
6. 抗磨损免维护（无可动部件）。
7. 整体结构形式无可动部件，使用寿命长。
8. 安装方便，免于维护。
9. 双向流量测量。
10. 具有的直管段要求：上游5倍管道直径，下游2倍管道直径。
1、 精度：±0.5%读数（标定）、±1%
2、 一体化质量流量测量（精度±0.5% ）
3、 重复性：±0.2%读数
4、 公称通径： 15 mm～1200 mm
5、 工作温度： -200℃～+530℃
6、 公称压力：- 0.1 MPa～42 MPa
7、 楔形比：0.2～0.7
8、 量程比：10：1
9、 低雷诺数测量（为RED=300）
10. 参照标准：GB/T2624-2006、JJG640-94及流量测量节流装置设计手册
11. 连接方式：法兰连接、焊接、螺纹连接
五、结构形式
